Gamma Scan & Neutron Scan
Gamma Scan & Neutron Scan adalah layanan diagnostik proses non-intrusif dari PT DnD Java Indonesia untuk memeriksa kondisi internal kolom, vessel, dan perpipaan tanpa menghentikan operasi (no shutdown). Melalui teknik radioisotope gamma dan neutron, kami menyajikan profil densitas dan fase yang akurat untuk troubleshooting cepat, optimasi proses, dan perencanaan turnaround yang lebih presisi.
Gamma Scan
Gamma Scan adalah alat diagnostik online yang memanfaatkan sumber radiasi gamma dan detektor untuk memindai kolom, vessel, dan perpipaan secara non-intrusif (tanpa menghentikan operasi), guna memperoleh pengukuran densitas dan integritas internal yang akurat.

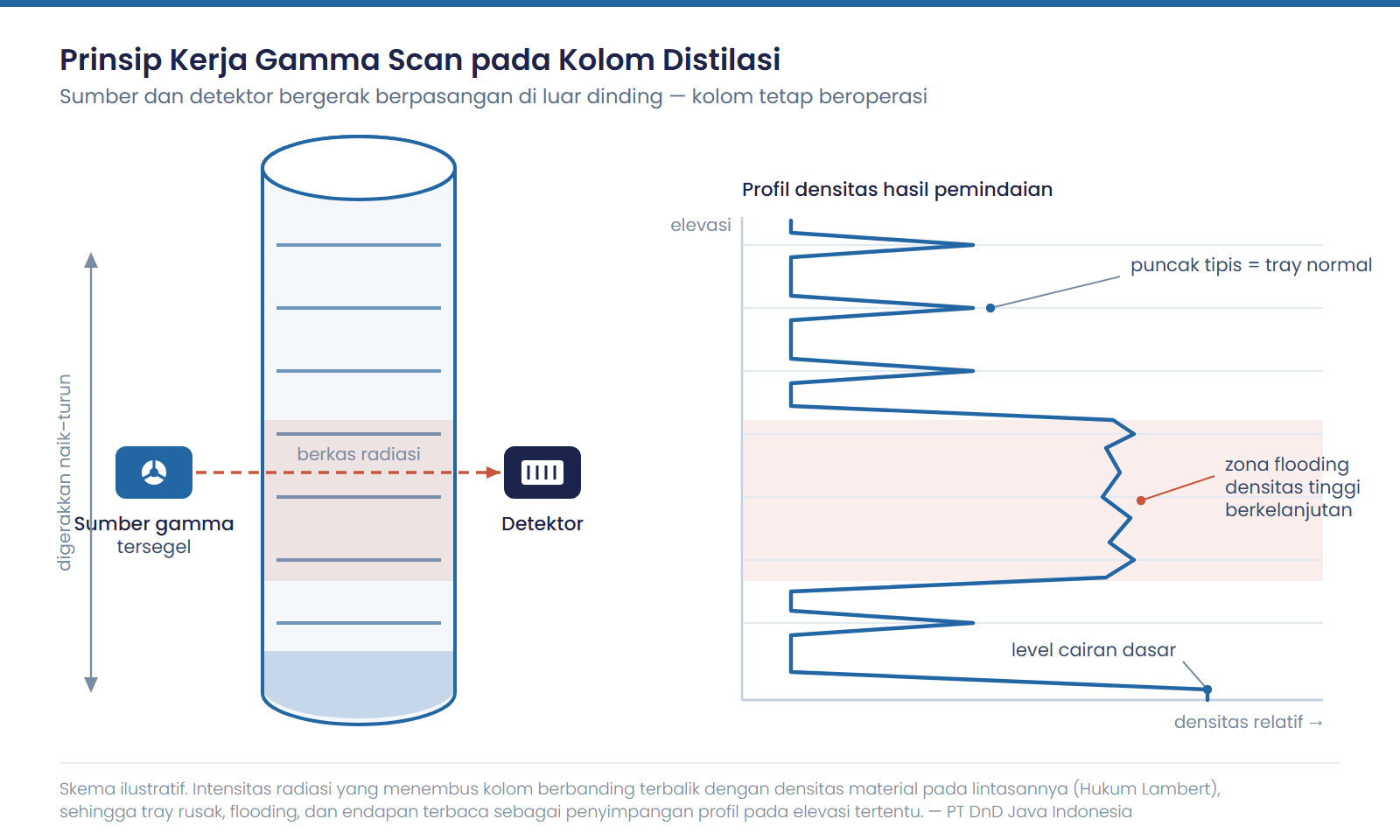

Prinsip Kerja
Berbasis teknik radioisotope dan Hukum Lambert — intensitas radiasi yang menembus material berbanding dengan densitasnya, sehingga anomali dan kondisi internal dapat dipetakan secara akurat.
Layanan Gamma Scan
- Tray / Packed Bed Scan — mendeteksi tray/bed collapse, flooding, entrainment, weeping, dan maldistribution tanpa downtime.
- Pipe Scan — menemukan lokasi blockage/deposit dan mengukur ketebalannya pada berbagai ukuran pipa (scan vertikal 12–6 & horizontal 3–9 o’clock).
Dapat Diterapkan Pada
Distillation, Stripping, Dehydration, Fractionation, Regeneration, Absorption, Piping System, dan Separator.
Industri
Refinery, Petrochemical, Oleochemical, Olefins, Fertilizer Plant, dan Gas Plant.
Masalah yang Dapat Diidentifikasi
| Masalah Mekanis | Masalah Proses |
|---|---|
| Tray, packing, demister, chimney tray, atau liquid distributor yang rusak / sebagian rusak | Kondisi dry atau flooded pada tray, packing, dan liquid distributor |
| Komponen internal yang hilang (missing) | Entrainment (ringan, sedang, berat, hingga jet flooding), foaming, dan weeping |
| Maldistribution pada packing, flooding, dan liquid hold-up | |
| Fouling, plugging, dan level cairan yang fluktuatif |
Manfaat & Penggunaan
- Identifikasi akar masalah (mekanis atau proses) secara real-time
- Evaluasi performa kolom & verifikasi desain sistem
- Scan sebelum dan sesudah shutdown / turnaround
- Scan sebelum dan sesudah modifikasi kolom
- Perekaman baseline profile untuk predictive maintenance
Neutron Scan
Neutron Scan adalah teknik inspeksi non-intrusif online berbasis Neutron Backscatter untuk mengukur fase gas, foam, hidrokarbon, air, emulsi, dan solid di dalam vessel tanpa menghentikan operasi.

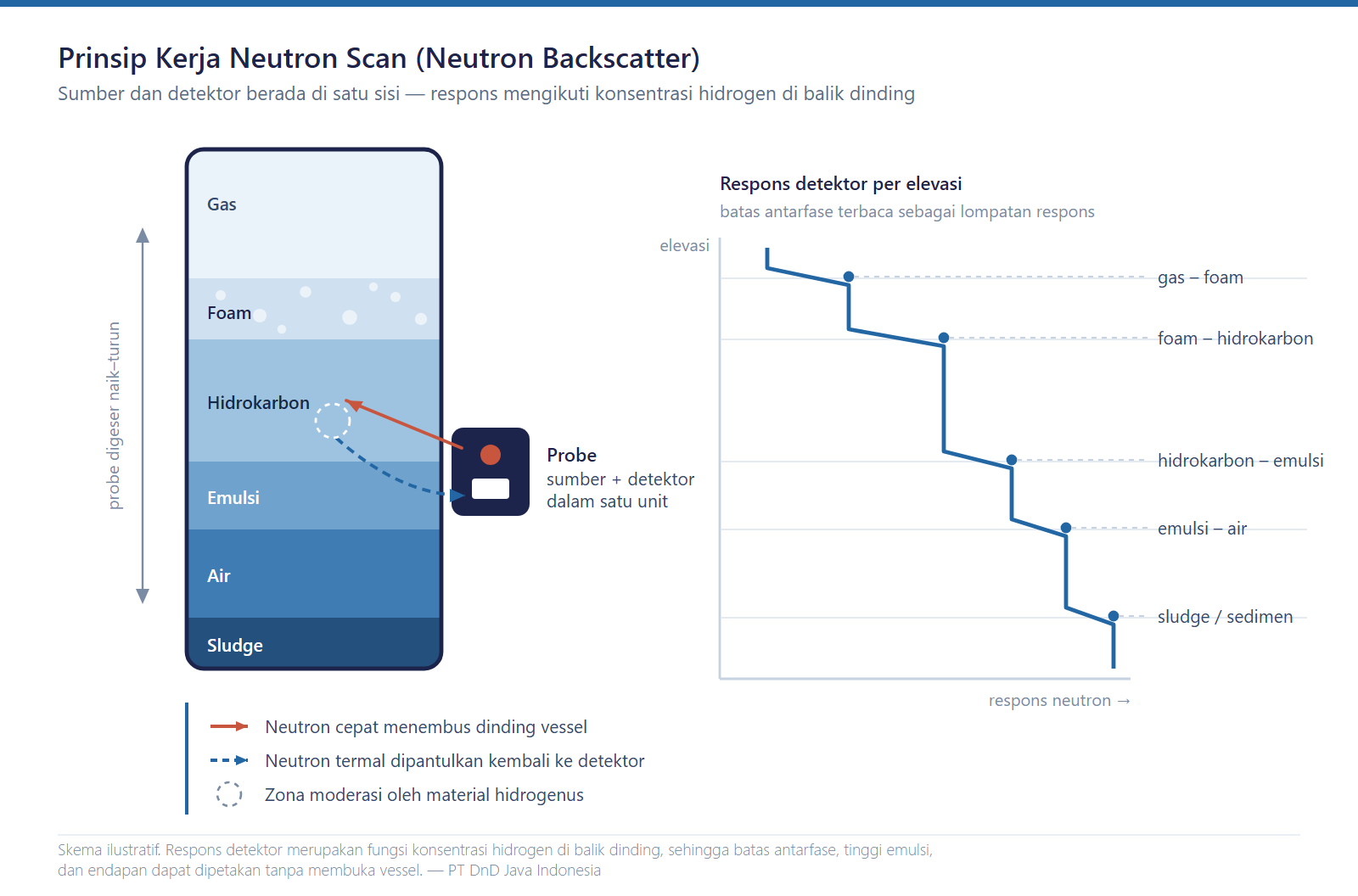

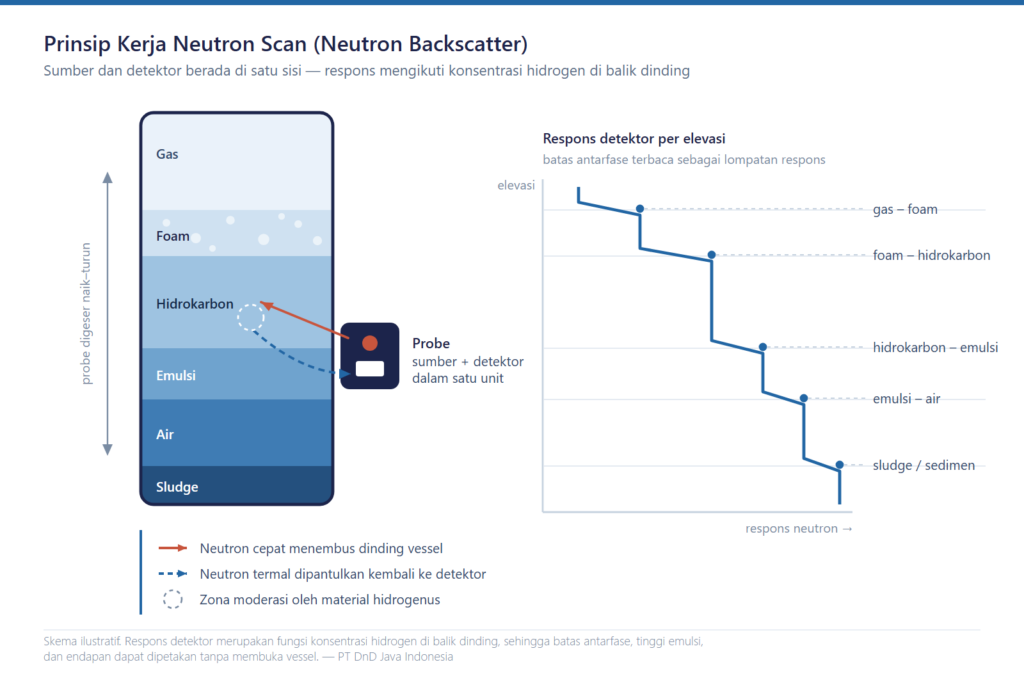

Prinsip Kerja
Probe berisi sumber fast neutron berenergi tinggi dan detektor slow/thermal neutron ditempelkan pada dinding vessel lalu digerakkan naik-turun. Fast neutron menembus dinding dan berinteraksi dengan material di dalam; bila materialnya hidrogenus, neutron dimoderasi menjadi slow neutron, dipantulkan keluar, dan dideteksi. Respons detektor merupakan fungsi dari konsentrasi hidrogen di baliknya.
Yang Dapat Dilakukan
- Pengukuran fase: gas, foam, hidrokarbon, air, emulsi, dan solid
- Pengukuran level (level measurement)
- Evaluasi tinggi coking atau sedimentasi
- Aplikatif untuk storage tank berdiameter besar, sphere, separator, dan pipeline
Manfaat
- Hasil jelas mengidentifikasi level tiap fase
- Optimasi waktu operasi pembersihan vessel
- Monitoring level sludge, sedimen, emulsi, dan foam untuk optimasi produksi
- Verifikasi kalibrasi level gauge
- Deteksi moisture under insulation (MUI) pada pipeline sebagai pencegahan dini Corrosion Under Insulation (CUI)
Perbandingan Gamma Scan dan Neutron Scan
Gamma scan dan neutron scan sama-sama teknik inspeksi non-intrusif berbasis radiasi, tetapi mengukur besaran fisika yang berbeda sehingga menjawab pertanyaan operasional yang berbeda pula. Tabel berikut merangkum perbedaan keduanya secara objektif sebagai dasar menentukan teknik yang tepat sebelum meminta penawaran.
| Aspek | Gamma Scan | Neutron Scan |
|---|---|---|
| Besaran yang diukur | Densitas material di sepanjang lintasan radiasi | Konsentrasi hidrogen sebagai penanda fase cair dan hidrokarbon |
| Prinsip fisika | Atenuasi sinar gamma mengikuti Hukum Lambert | Moderasi dan hamburan balik neutron cepat (neutron backscatter) |
| Posisi sumber dan detektor | Berseberangan, mengapit objek (transmisi) | Satu sisi, menempel pada dinding vessel (backscatter) |
| Objek yang umum dipindai | Kolom distilasi, packed bed, vessel, dan perpipaan | Storage tank diameter besar, sphere, separator, dan pipeline |
| Temuan khas | Tray collapse, flooding, entrainment, weeping, foaming, fouling, blockage | Batas antarfase gas–foam–hidrokarbon–air–emulsi–sludge, tinggi sedimen dan coking |
| Kondisi unit saat pengukuran | Beroperasi normal, tanpa shutdown | Beroperasi normal, tanpa shutdown |
| Keluaran utama | Profil densitas per elevasi beserta interpretasinya | Profil respons neutron per elevasi beserta peta fase |
Kapan memilih gamma scan
Pilih gamma scan bila pertanyaan Anda menyangkut isi dan kondisi internal kolom: apakah tray masih utuh, di elevasi berapa terjadi flooding, apakah packing mengalami maldistribution, atau di titik mana pipa tersumbat deposit. Gamma scan membaca perbedaan densitas, sehingga anomali mekanis maupun proses terlihat pada elevasi yang spesifik.
Kapan memilih neutron scan
Pilih neutron scan bila yang dicari adalah batas antarfase di dalam tangki atau separator berdinding tebal, misalnya tinggi sludge sebelum pembersihan, ketebalan lapisan emulsi, atau verifikasi pembacaan level gauge. Neutron scan juga dipakai mendeteksi moisture under insulation pada pipeline sebagai pencegahan dini corrosion under insulation.
Menggabungkan keduanya
Pada banyak kasus troubleshooting, gamma scan dan neutron scan saling melengkapi: gamma scan memetakan densitas keseluruhan, neutron scan memastikan fase apa yang menempati tiap lapisan. Kombinasi ini mempersempit dugaan penyebab masalah sebelum keputusan besar seperti shutdown atau modifikasi internal diambil.

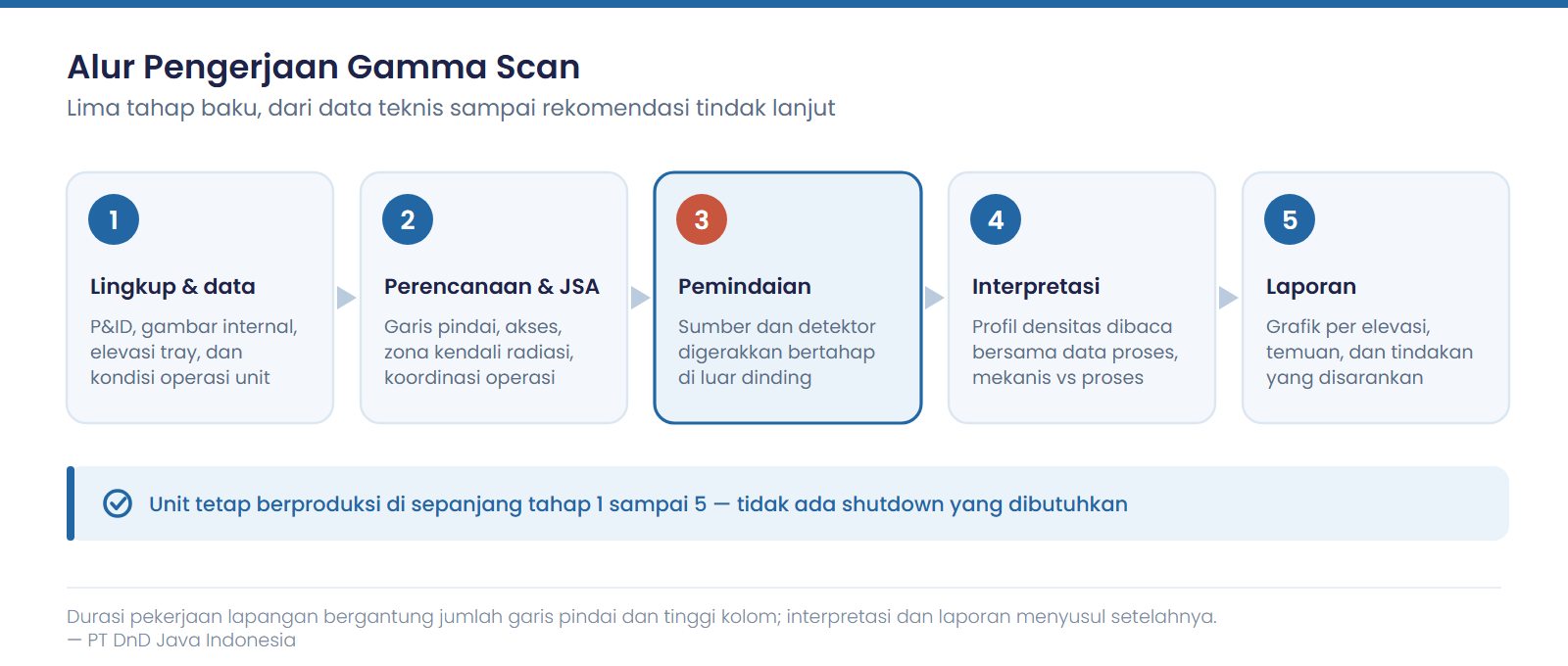

Alur Pengerjaan dan Keselamatan Radiasi
Pekerjaan gamma scan di lapangan berjalan mengikuti urutan yang sama untuk setiap unit, agar hasilnya dapat dibandingkan antarperiode dan dapat dipertanggungjawabkan secara teknis.
- Diskusi lingkup dan data teknis — kami mempelajari P&ID, gambar internal, elevasi tray atau packing, serta kondisi operasi saat pemindaian direncanakan.
- Perencanaan dan job safety analysis — penetapan garis pindai, akses scaffolding, zona kendali radiasi, dan koordinasi dengan operasi kilang.
- Pemindaian di lapangan — sumber dan detektor digerakkan bertahap pada elevasi yang telah ditentukan sementara unit tetap berproduksi.
- Pengolahan dan interpretasi data — profil densitas dibaca bersama data proses agar temuan dipisahkan antara sebab mekanis dan sebab proses.
- Laporan dan rekomendasi — hasil gamma scan disajikan sebagai grafik per elevasi, disertai temuan dan tindakan yang disarankan.
Keselamatan radiasi
Gamma scan memakai sumber radioaktif tersegel beraktivitas rendah yang tetap berada di dalam wadah berpelindung selama tidak dipakai. Area kerja dibatasi zona kendali, akses diawasi, dan personel memakai dosimeter. Di Indonesia, pemanfaatan sumber radioaktif berada di bawah pengawasan BAPETEN, sehingga perencanaan pekerjaan selalu memperhitungkan aspek perizinan, proteksi pekerja, dan keselamatan lingkungan sekitar.
Isi laporan yang Anda terima
- Identitas unit, tanggal pemindaian, dan kondisi operasi saat pengukuran
- Grafik profil densitas atau respons neutron untuk setiap garis pindai
- Interpretasi temuan per elevasi, termasuk indikasi tray rusak, flooding, atau deposit
- Perbandingan dengan baseline sebelumnya bila pemindaian pernah dilakukan
- Rekomendasi tindak lanjut untuk operasi, perawatan, atau perencanaan turnaround
Gejala Operasi yang Biasanya Berujung pada Gamma Scan
Sebagian besar permintaan gamma scan berawal dari gejala operasi yang tidak terjelaskan oleh data instrumen. Tekanan, suhu, dan laju alir menunjukkan ada yang tidak beres, tetapi penyebabnya berada di balik dinding kolom yang tidak bisa dibuka selama unit berproduksi. Tabel berikut memetakan gejala yang paling sering dilaporkan, dugaan penyebabnya, dan hal yang dibuktikan oleh pemindaian.
| Gejala di lapangan | Dugaan penyebab | Yang dibuktikan pemindaian |
|---|---|---|
| Beda tekanan kolom naik tanpa perubahan umpan | Flooding, fouling, atau packing tersumbat | Elevasi tepat tempat densitas melonjak |
| Kemurnian produk turun meski refluks dinaikkan | Tray bocor, weeping, atau maldistribution | Pola densitas antartray yang tidak seragam |
| Kapasitas kolom mentok lebih awal dari desain | Entrainment atau jet flooding | Profil densitas pada zona di atas tray umpan |
| Laju alir pipa menurun perlahan | Deposit, scale, atau blockage sebagian | Lokasi dan perkiraan ketebalan endapan |
| Pembacaan level gauge diragukan operator | Emulsi, foam, atau sludge menutup zona ukur | Batas antarfase sesungguhnya di dalam vessel |
Karena gamma scan dikerjakan tanpa menghentikan produksi, pemeriksaan ini dapat dijalankan pada tahap dugaan awal, jauh sebelum keputusan mahal seperti shutdown tak terjadwal atau penggantian internal kolom diambil.
Pertanyaan yang Sering Diajukan tentang Gamma Scan
Apa itu gamma scan?
Gamma scan adalah teknik diagnostik non-intrusif yang menembakkan sinar gamma menembus kolom, vessel, atau perpipaan, lalu mengukur intensitas radiasi yang lolos untuk memetakan densitas material di dalamnya. Karena seluruh peralatan bekerja dari sisi luar dinding, pemindaian berlangsung saat unit tetap beroperasi penuh.
Apakah gamma scan mengharuskan unit dimatikan?
Tidak. Gamma scan justru membutuhkan unit dalam kondisi beroperasi, sebab tujuannya melihat perilaku tray, packing, dan aliran fluida saat bekerja. Sumber dan detektor ditempatkan di luar dinding, sehingga produksi berjalan terus dan area pemindaian cukup dibatasi zona kendali radiasi sementara.
Berapa lama pengerjaan gamma scan?
Bergantung jumlah garis pindai dan tinggi kolom yang diperiksa. Pekerjaan lapangan pada satu kolom umumnya selesai dalam hitungan jam hingga satu hari kerja, sedangkan pengolahan data dan penyusunan laporan menyusul sesudahnya. Jadwal pastinya dikonfirmasi setelah data teknis unit Anda kami terima.
Layanan Gamma Scan dan Neutron Scan PT DnD Java Indonesia
PT DnD Java Indonesia adalah laboratorium pengujian minyak dan gas yang berbasis di Bojonegoro, Jawa Timur, dan melayani kebutuhan diagnostik proses di seluruh Indonesia. Layanan gamma scan kami ditangani tim teknis dengan pengalaman lebih dari 20 tahun di bidang kimia, lingkungan, dan operasi kilang, sehingga interpretasi temuan tidak berhenti pada grafik melainkan sampai pada keputusan operasional yang bisa dieksekusi.
- Tanpa shutdown — pemindaian dikerjakan saat unit berproduksi normal
- Mobilisasi ke seluruh Indonesia — termasuk kawasan industri di Indonesia timur
- Interpretasi oleh tim berpengalaman — temuan dipisahkan antara sebab mekanis dan sebab proses
- Laporan komprehensif — grafik per elevasi, temuan, dan rekomendasi tindak lanjut
- Dukungan pengujian laboratorium — hasil pemindaian dapat dilanjutkan dengan analisis sampel bila diperlukan
Akreditasi
Laboratorium PT DnD Java Indonesia terakreditasi ISO/IEC 17025:2017 dengan nomor LP-2246-IDN, sehingga data pengujian yang menyertai program diagnostik proses dapat digunakan sebagai dasar keputusan komersial maupun keperluan audit.
Konsultasi
Sampaikan kebutuhan pemindaian Anda melalui halaman kontak, lengkap dengan jenis unit, tinggi kolom, dan kendala operasi yang sedang dihadapi. Tim kami akan menyiapkan lingkup gamma scan beserta estimasi jadwal pengerjaannya.
Standar dan referensi
Penerapan teknik radioisotop untuk diagnostik industri dibahas dalam publikasi IAEA, sedangkan metode uji laboratorium pendukung mengacu pada standar ASTM International. Layanan gamma scan ini melengkapi Sampling and Onsite Analysis, Crude Oil Analysis, dan Gas Composition pada rangkaian layanan laboratorium kami.
