ISO 8573: Cara Membaca Kelas Kemurnian Udara Bertekanan

ISO 8573 adalah standar internasional yang mengatur bagaimana mutu udara bertekanan dinyatakan dan diukur. Kegunaannya sederhana namun penting: ia memberi bahasa bersama, sehingga “udara bersih” tidak lagi berarti hal berbeda bagi pemasok peralatan, tim produksi, dan auditor pelanggan.

Artikel ini membahas cara membaca tiga angka notasinya, batas tiap kelas untuk kadar air dan minyak, kenapa kelas partikel dinyatakan dengan cara berbeda, arti sebenarnya dari kelas 0 yang paling sering disalahpahami, serta cara menetapkan kelas yang tepat untuk fasilitas Anda.

Apa yang Diatur ISO 8573

Standar ini menetapkan tiga jenis kontaminan yang dianggap paling menentukan mutu udara bertekanan — partikel padat, kadar air, dan kandungan minyak — lalu membagi masing-masing menjadi beberapa kelas menurut ketatnya batas.

Yang perlu dipahami sejak awal: ISO 8573 tidak menyatakan kelas mana yang harus Anda pakai. Ia hanya menyediakan tangga ukurannya. Menentukan anak tangga mana yang sesuai adalah keputusan fasilitas Anda, berdasarkan pemakaian udara dan persyaratan pelanggan.

Satu standar, beberapa bagian

Standar ini terdiri atas beberapa bagian yang saling melengkapi. Bagian pertama memuat penggolongan kelas kemurnian yang paling sering dirujuk orang ketika menyebut ISO 8573. Bagian-bagian berikutnya mengatur metode pengujian untuk tiap jenis kontaminan — cara mengukur kadar air, menghitung partikel, menetapkan kandungan minyak, sampai memeriksa cemaran mikrobiologi.

Pembagian ini penting ketika menulis spesifikasi. Menyebut kelas saja menyatakan target mutu, tetapi belum menyatakan bagaimana pembuktiannya dilakukan. Spesifikasi yang baik menyebut keduanya.

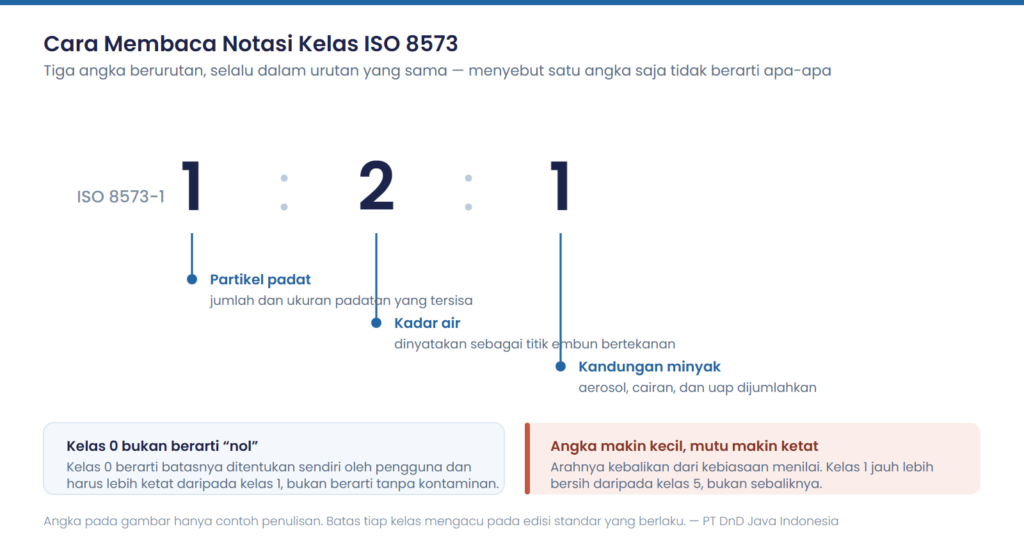

Cara Membaca Tiga Angka Notasi ISO 8573

Mutu udara ditulis sebagai tiga angka berurutan, dan urutannya selalu sama. Membacanya hanya perlu mengingat satu hal: partikel, air, minyak.

Jadi penulisan seperti 1 : 2 : 1 berarti kelas 1 untuk partikel, kelas 2 untuk kadar air, dan kelas 1 untuk minyak. Menyebut satu angka saja — misalnya “udara kami kelas 2” — tidak menjelaskan apa pun, karena tidak diketahui angka itu mengacu ke kontaminan yang mana.

Angka lebih kecil berarti lebih ketat

Arah penilaiannya kebalikan dari kebiasaan sehari-hari. Kelas 1 jauh lebih bersih daripada kelas 5, bukan sebaliknya. Kesalahan membaca arah ini menyebabkan pembelian peralatan yang tidak sesuai kebutuhan, dan biasanya baru ketahuan setelah pengujian pertama dilakukan.

Baca juga: Uji udara bertekanan — tujuh parameter mutu udara bertekanan.

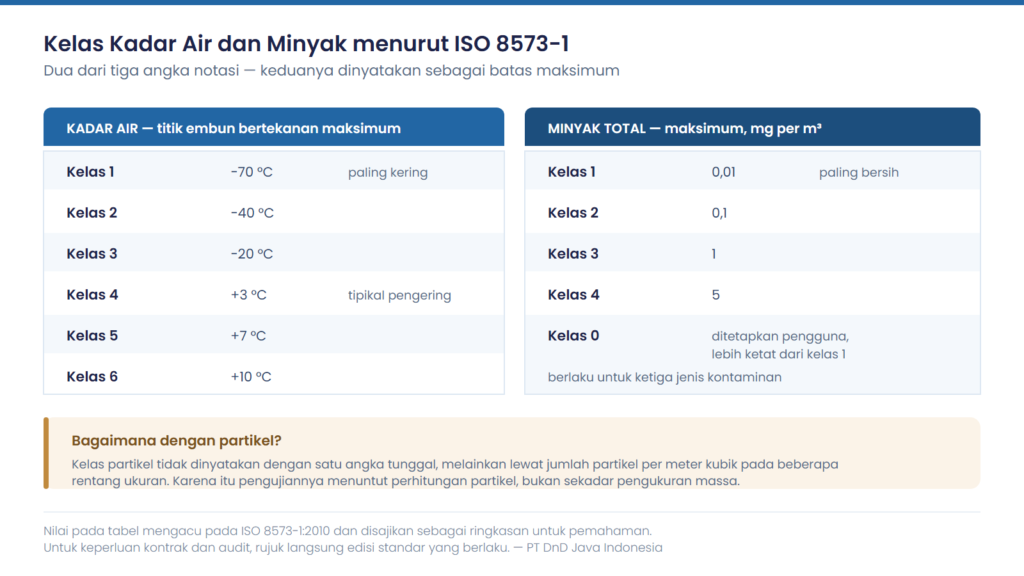

Kelas Kadar Air dan Minyak dalam ISO 8573

Dua dari tiga angka dinyatakan sebagai batas maksimum yang mudah dibaca. Kadar air dinyatakan sebagai titik embun bertekanan, sedangkan minyak dinyatakan sebagai massa per satuan volume udara.

Kadar air dinyatakan sebagai titik embun bertekanan

Perhatikan kata “bertekanan”. Nilai yang dipakai adalah titik embun pada tekanan kerja sistem, bukan pada tekanan atmosfer. Keduanya berbeda jauh, dan menukarnya membuat sistem tampak jauh lebih kering daripada kenyataan. Ini salah satu sumber salah baca yang paling sering ditemui di lapangan.

Minyak dihitung total, bukan hanya yang terlihat

Batas minyak dalam ISO 8573 mencakup aerosol, cairan, dan uap sekaligus. Banyak fasilitas hanya menangani dua bentuk pertama dengan filter koalesen, lalu terkejut ketika hasil uji tetap tinggi. Penyebabnya adalah uap minyak, yang hanya dapat dikurangi dengan penyerap karbon dan kemampuannya habis tanpa memberi tanda.

Kenapa ISO 8573 Menyatakan Kelas Partikel Berbeda

Berbeda dari kadar air dan minyak, kelas partikel tidak cukup dinyatakan dengan satu angka batas. Alasannya masuk akal: yang menentukan risiko bukan hanya berapa banyak padatan yang ada, melainkan seberapa besar ukurannya.

Seribu partikel berukuran sangat halus punya akibat yang berbeda dibanding sepuluh partikel berukuran besar, meski massanya bisa saja serupa. Karena itu penggolongan partikel dalam ISO 8573 dilakukan lewat jumlah partikel per satuan volume pada beberapa rentang ukuran sekaligus.

Konsekuensi praktisnya: pengujian partikel menuntut perhitungan jumlah partikel dengan peralatan khusus, bukan sekadar menimbang endapan yang tertangkap saringan. Bila laporan uji Anda hanya menyebut massa, kelas partikel menurut ISO 8573 sebenarnya belum dapat ditetapkan.

Kelas 0: Kesalahpahaman yang Paling Sering Terjadi

Kelas 0 sering dipasarkan seolah berarti “tanpa kontaminan sama sekali”. Bukan itu artinya.

Dalam ISO 8573, kelas 0 berarti batasnya ditentukan sendiri berdasarkan kesepakatan antara pengguna dan pemasok, dengan syarat batas itu harus lebih ketat daripada kelas 1. Jadi kelas 0 tanpa angka penyerta tidak menyatakan apa-apa: ia hanya menyatakan bahwa angkanya ada di suatu tempat di bawah kelas 1.

Karena itu ketika sebuah peralatan ditawarkan sebagai “kelas 0”, pertanyaan lanjutannya selalu sama: kelas 0 dengan batas berapa, diukur dengan metode apa, dan pada kondisi apa. Tanpa jawaban itu, klaim tersebut tidak bisa diverifikasi maupun dibandingkan dengan penawaran lain.

Kontaminan Lain di Luar Tiga Angka Utama

Notasi tiga angka mencakup kontaminan yang paling umum, tetapi bukan satu-satunya yang mungkin penting. Beberapa pemakaian menuntut parameter tambahan yang tidak terwakili di dalamnya, dan ISO 8573 menyediakan pengaturan untuk sebagian di antaranya di bagian yang berbeda.

Parameter tambahan	Kapan menjadi penting	Kenapa tidak masuk tiga angka utama
Cemaran mikrobiologi	Farmasi, makanan, minuman, kosmetik	Bukan kontaminan yang selalu ada; diuji bila pemakaian menuntut
Karbon monoksida	Udara untuk pernapasan dan ruang kerja tertutup	Berkaitan dengan keselamatan, bukan mutu produk
Karbon dioksida	Udara pernapasan dan proses peka keasaman	Penanda kualitas udara masuk, bukan hasil pengolahan
Bau dan rasa	Udara bersentuhan dengan makanan dan minuman	Bersifat organoleptik sehingga penilaiannya berbeda

Karena itu, menyatakan target hanya dengan tiga angka kelas belum tentu cukup. Untuk industri yang produknya dikonsumsi manusia, spesifikasi biasanya menyebut kelas menurut ISO 8573 ditambah parameter mikrobiologi dan gas tertentu secara terpisah.

Menerjemahkan Kelas ke Pilihan Peralatan

Setelah kelas ditetapkan, pertanyaan berikutnya biasanya soal peralatan. Hubungannya cukup langsung, karena tiap angka dalam notasi ISO 8573 ditangani jenis peralatan yang berbeda.

Angka dalam notasi	Ditentukan terutama oleh	Yang perlu dirawat
Partikel	Kehalusan filter dan kondisi jalur distribusi	Penggantian elemen filter dan pengendalian karat pada pipa
Kadar air	Jenis dan kapasitas pengering	Regenerasi yang berjalan penuh dan adsorben yang belum menua
Minyak	Filter koalesen dan penyerap karbon	Penggantian penyerap karbon secara terjadwal

Baris terakhir menyimpan jebakan yang paling sering ditemui. Filter partikel memberi tanda ketika jenuh berupa beda tekanan yang naik, tetapi penyerap karbon tidak. Ia berhenti bekerja diam-diam, dan satu-satunya cara mengetahuinya adalah menguji kandungan minyak pada keluarannya.

Kelas yang lebih ketat tidak selalu berarti peralatan lebih besar

Sering kali yang dibutuhkan bukan peralatan berkapasitas lebih besar, melainkan urutan pemasangan yang benar dan jadwal perawatan yang dipatuhi. Banyak fasilitas gagal mencapai kelas yang dituju bukan karena peralatannya kurang, melainkan karena media filternya sudah lewat umur pakai.

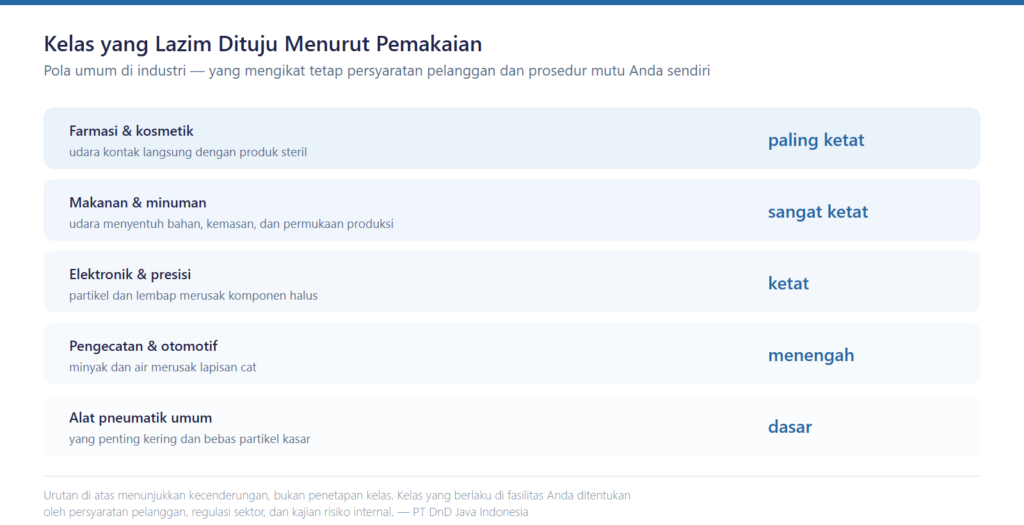

Kelas yang Lazim Dituju Berbagai Industri

Tidak ada kewajiban umum yang menetapkan kelas tertentu untuk industri tertentu. Yang ada adalah kecenderungan, dan kecenderungan itu berguna sebagai titik awal pembahasan.

Yang mengikat tetap tiga hal: persyaratan pelanggan Anda, regulasi yang berlaku di sektor Anda, dan hasil kajian risiko internal. Menyalin kelas dari pabrik lain tanpa menyalin konteks pemakaiannya berisiko dua arah — bisa terlalu longgar sehingga produk terancam, bisa juga terlalu ketat sehingga biaya membengkak tanpa manfaat.

Menetapkan Kelas ISO 8573 untuk Fasilitas Anda

Menetapkan target kelas paling mudah dilakukan per titik pemakaian, bukan sekaligus untuk seluruh pabrik. Alasannya, kebutuhan tiap titik biasanya berbeda jauh.

Langkah	Yang dilakukan
Petakan pemakaian udara	Daftar titik pakai dan untuk apa masing-masing dipakai
Tandai titik kritis	Titik yang udaranya menyentuh produk atau masuk ke alat presisi
Tetapkan target per titik	Kelas yang dituju untuk masing-masing, tidak harus seragam
Periksa kemampuan sistem	Apakah pengering dan filter yang ada sanggup mencapainya
Uji untuk membuktikan	Pengujian di titik pakai, bukan hanya di ruang kompresor
Tinjau berkala	Karena kemampuan peralatan menurun seiring pemakaian

Pendekatan per titik ini biasanya jauh lebih hemat. Menaikkan mutu seluruh jaringan ke kelas tertinggi hampir selalu lebih mahal daripada memasang pengolahan tambahan di beberapa titik yang benar-benar membutuhkannya.

Dari Kelas ke Pembuktian

Menetapkan kelas adalah pernyataan niat. Yang mengubahnya menjadi kenyataan adalah pengujian. Di sinilah banyak fasilitas berhenti terlalu cepat.

Spesifikasi peralatan bukan bukti mutu

Pengering yang dirancang mencapai kelas tertentu memang mampu melakukannya dalam kondisi rancangan. Namun kondisi nyata jarang sama persis: beban lebih tinggi, suhu ruang lebih panas, atau media adsorben sudah menua. Yang menyatakan kelas tercapai hanyalah hasil pengukuran, bukan lembar spesifikasi peralatan.

Kelas berlaku pada titik dan waktu tertentu

Hasil uji yang menyatakan sistem mencapai kelas tertentu berlaku untuk titik tempat sampel diambil, pada saat pengambilan itu dilakukan. Ia tidak otomatis berlaku untuk titik lain, dan tidak otomatis bertahan enam bulan kemudian. Karena itu pernyataan kelas menurut ISO 8573 selalu disertai keterangan titik dan tanggal.

Membaca Penawaran Peralatan yang Menyebut ISO 8573

Hampir semua penawaran pengering dan filter mencantumkan kelas. Masalahnya, angka yang tertulis tidak selalu berarti hal yang sama, dan membandingkan dua penawaran tanpa memeriksa syaratnya bisa menyesatkan.

Periksa pada kondisi apa kelas itu dicapai

Kelas yang dijanjikan biasanya berlaku pada kondisi rancangan tertentu: suhu udara masuk, tekanan kerja, dan beban aliran. Ketika kondisi nyata di pabrik Anda berbeda — misalnya ruang kompresor jauh lebih panas — kelas yang tercapai bisa turun. Karena itu angka ISO 8573 pada brosur perlu dibaca bersama kondisi acuannya, bukan sendirian.

Periksa kelas itu berlaku di titik mana

Penawaran menyatakan mutu pada keluaran peralatan. Yang Anda butuhkan adalah mutu di titik pemakaian, dan di antara keduanya masih ada jalur distribusi. Peralatan yang sanggup mencapai kelas tinggi tetap tidak menjamin kelas itu bertahan sampai ke ujung selang di lini produksi.

Periksa apakah ketiga angkanya disebut

Penawaran yang hanya menonjolkan satu angka — biasanya angka minyak, karena itu yang paling menjual — menyisakan dua angka lain tanpa jaminan. Mintalah ketiganya disebut lengkap agar penawaran benar-benar dapat dibandingkan satu sama lain.

Tiga pemeriksaan ini membuat pembahasan dengan pemasok menjadi setara. Yang dibandingkan bukan lagi klaim pemasaran, melainkan angka pada kondisi yang sama — dan itulah sebenarnya alasan ISO 8573 dibuat.

ISO 8573 dalam Audit Pelanggan

Bagi banyak pabrik, dorongan pertama untuk memakai kerangka ini datang dari luar: seorang pelanggan meminta bukti mutu udara bertekanan sebagai bagian dari penilaian pemasok. Memahami apa yang sebenarnya dicari auditor membuat persiapannya jauh lebih ringan.

Yang biasanya ditanyakan

• Kelas yang ditetapkan — berapa target untuk tiap titik kritis, dan atas dasar apa angka itu dipilih.
• Bukti pencapaiannya — laporan uji dari laboratorium, bukan brosur peralatan.
• Titik pengambilan — apakah pengujian dilakukan di titik pakai atau hanya di ruang kompresor.
• Frekuensi — apakah ada program berkala atau hanya sekali saat pemasangan.
• Tindakan saat menyimpang — apa yang dilakukan ketika hasil melewati batas.

Pertanyaan terakhir yang paling sering membuat fasilitas tergagap. Menyediakan laporan uji relatif mudah; menunjukkan bahwa hasil menyimpang pernah ditindaklanjuti dengan perbaikan yang tercatat jauh lebih meyakinkan, dan itulah yang membedakan program mutu yang hidup dari sekadar arsip.

Menyiapkan berkasnya sejak awal

Berkas yang rapi biasanya berisi lima hal: peta titik pemakaian, target kelas per titik beserta alasannya, laporan uji terakhir, riwayat perawatan pengering dan filter, serta catatan tindakan atas penyimpangan. Kelimanya dapat disiapkan bertahap, dan keberadaannya membuat audit berikutnya jauh lebih singkat.

Kesalahan yang Sering Terjadi saat Memakai ISO 8573

• Menyebut satu angka saja — tanpa ketiganya, kelas tidak menjelaskan kontaminan yang mana.
• Membalik arah kelas — mengira angka besar berarti lebih bersih.
• Menukar titik embun bertekanan dengan titik embun atmosfer — membuat sistem tampak jauh lebih kering.
• Menganggap kelas 0 berarti nol — padahal artinya batas yang disepakati sendiri, lebih ketat dari kelas 1.
• Menetapkan kelas dari spesifikasi peralatan — bukan dari hasil pengukuran di titik pakai.
• Menguji sekali lalu berhenti — padahal kemampuan filter dan pengering menurun seiring waktu.

Menjaga Kelas Tetap Tercapai dari Waktu ke Waktu

Mencapai kelas tertentu sekali jauh lebih mudah daripada mempertahankannya. Sistem yang baru dipasang hampir selalu memenuhi target; yang menentukan adalah keadaannya dua atau tiga tahun kemudian, ketika media filter sudah berganti beberapa kali dan beban produksi sudah tidak sama dengan saat perancangan.

Tiga hal yang menurun tanpa memberi tanda

• Adsorben pengering menua — kemampuannya menyerap air berkurang bertahap, dan titik embun naik perlahan tanpa alarm.
• Penyerap karbon jenuh — berhenti menahan uap minyak tanpa perubahan beda tekanan yang bisa diamati.
• Jalur distribusi menua — karat dari dalam pipa menambah partikel di titik pakai meski filter di ruang kompresor masih baru.

Ketiganya punya ciri yang sama: tidak terlihat dari ruang kontrol, dan hanya terbaca lewat pengujian. Inilah alasan program pengujian berkala menjadi bagian dari menjaga kelas menurut ISO 8573, bukan sekadar formalitas saat audit.

Pola yang paling praktis adalah menguji pada titik yang tetap dengan jarak waktu yang tetap pula, lalu membaca hasilnya sebagai deret. Kenaikan bertahap yang masih di dalam batas tetap merupakan peringatan dini, dan menanganinya pada tahap itu jauh lebih murah daripada menunggu sampai kelas yang dituju benar-benar terlampaui.

Ringkasan Poin Penting

• ISO 8573 menyediakan bahasa bersama untuk menyatakan mutu udara bertekanan, bukan menetapkan kelas mana yang harus dipakai.
• Notasinya tiga angka dengan urutan tetap: partikel, kadar air, minyak.
• Angka lebih kecil berarti batas lebih ketat.
• Kadar air dinyatakan sebagai titik embun bertekanan, bukan pada tekanan atmosfer.
• Batas minyak mencakup aerosol, cairan, dan uap sekaligus — uap hanya tertangani penyerap karbon.
• Kelas 0 berarti batas yang ditetapkan sendiri dan lebih ketat dari kelas 1, bukan berarti tanpa kontaminan.

Satu hal yang menyatukan seluruh bahasan di atas: ISO 8573 adalah alat komunikasi, bukan jaminan mutu. Ia membuat pemasok, tim produksi, dan auditor berbicara dalam satuan yang sama, tetapi tidak dengan sendirinya membuat udara Anda bersih. Yang membuat udara bersih adalah peralatan yang dirawat menurut jadwal, jalur distribusi yang terjaga, dan pengujian berkala yang membuktikan keduanya masih bekerja. Kelas menurut ISO 8573 hanyalah cara menuliskan hasil dari ketiganya secara ringkas.

Pertanyaan yang Sering Diajukan

Apakah ISO 8573 wajib diikuti?

Standar ini sendiri tidak bersifat wajib secara umum. Yang membuatnya mengikat adalah kontrak, persyaratan pelanggan, atau prosedur mutu internal yang merujuk padanya. Meski begitu, memakai kerangka yang sama memudahkan komunikasi dengan pemasok maupun auditor.

Apakah kompresor bebas minyak otomatis mencapai kelas minyak terbaik?

Tidak otomatis. Kompresor bebas minyak menghilangkan pelumas sebagai sumber, tetapi udara sekitar tetap membawa uap hidrokarbon yang ikut termampatkan. Kelas minyak tetap harus dibuktikan lewat pengujian pada keluaran sistem.

Berapa kelas yang sebaiknya saya targetkan?

Bergantung pemakaian di tiap titik. Titik yang udaranya menyentuh produk biasanya menuntut kelas jauh lebih ketat daripada titik yang hanya menggerakkan alat pneumatik. Menetapkan target per titik hampir selalu lebih hemat daripada menyeragamkan seluruh jaringan.

Layanan Pengujian Kelas Udara PT DnD Java Indonesia

PT DnD Java Indonesia adalah laboratorium pengujian yang berbasis di Bojonegoro, Jawa Timur, dan melayani kebutuhan pengujian di seluruh Indonesia. Kami membantu menetapkan kelas yang sesuai pemakaian, mengambil sampel di titik yang tepat, dan menyajikan hasil beserta kelas yang dicapai.

• Pengujian ketiga kontaminan — partikel, kadar air, dan kandungan minyak
• Pengambilan sampel di titik pakai oleh petugas terlatih
• Instrumen terkalibrasi dengan analis yang kompetensinya terjaga
• Laporan lengkap memuat hasil, metode acuan, titik pengambilan, dan kelas yang dicapai

Akreditasi

Laboratorium PT DnD Java Indonesia terakreditasi ISO/IEC 17025:2017 dengan nomor LP-2246-IDN, sehingga hasil pengujian dapat dipakai sebagai dasar keputusan komersial maupun keperluan audit.

Standar dan referensi

Naskah resmi ISO 8573 beserta edisi yang berlaku dapat ditelusuri melalui ISO, sedangkan rujukan metode analitis lain tersedia pada ASTM International. Pengujian ini melengkapi Compressed Air Testing, Gas Purity Testing, dan Sampling and Onsite Analysis pada rangkaian layanan laboratorium kami.
