Uji Udara Bertekanan: Parameter, Titik Sampling, dan Prosedurnya

Uji udara bertekanan menjawab satu pertanyaan yang jarang ditanyakan sampai terjadi masalah: udara yang keluar dari nozzle di lini produksi Anda sebenarnya membawa apa saja. Udara bertekanan sering diperlakukan sebagai utilitas biasa seperti listrik, padahal pada banyak industri ia bersentuhan langsung dengan produk.

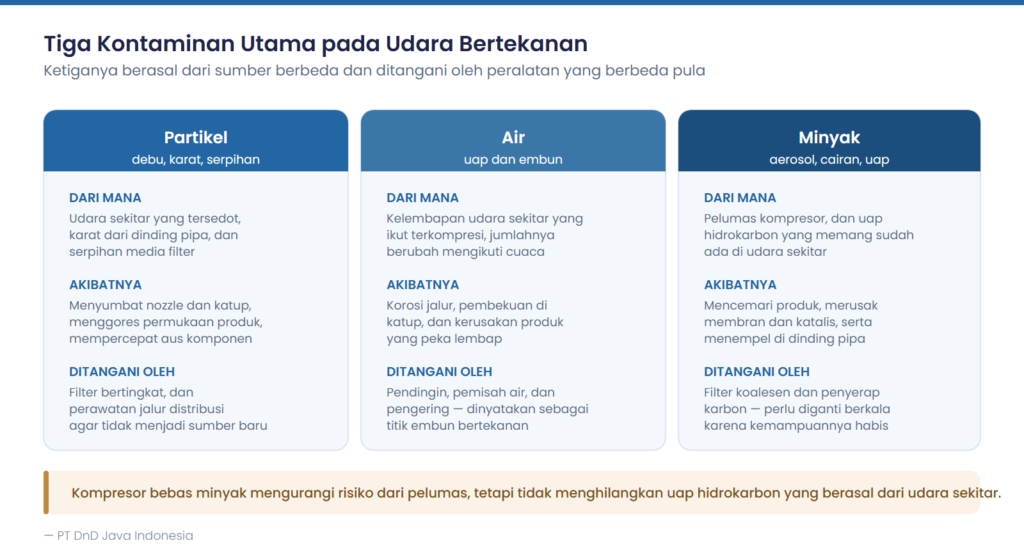

Artikel ini membahas tiga kontaminan utamanya, tujuh parameter yang lazim diuji, di mana sampel sebaiknya diambil, prosedur pengujiannya, serta kesalahan yang membuat hasil laboratorium tidak mewakili keadaan sebenarnya.

Apa yang Diperiksa pada Uji Udara Bertekanan

Udara bertekanan dibuat dengan memampatkan udara sekitar. Artinya, semua yang ada di udara sekitar ikut termampatkan dan menjadi jauh lebih pekat: debu, uap air, uap hidrokarbon, dan mikroorganisme. Ditambah kontaminan baru dari sistemnya sendiri berupa pelumas kompresor dan karat dari jalur pipa.

Karena itu uji udara bertekanan bukan sekadar memeriksa apakah udaranya kering. Ia memetakan beberapa jenis kontaminan sekaligus, masing-masing dengan cara pengambilan sampel dan metode analisis yang berbeda.

Tujuh Parameter yang Lazim Diuji

Tidak semua fasilitas memerlukan ketujuhnya. Yang menentukan adalah untuk apa udara dipakai dan seberapa dekat ia dengan produk.

Parameter	Apa yang dinilai	Kapan menjadi penting
Partikel	Jumlah dan ukuran padatan yang terbawa	Udara menyentuh produk, mengisi kemasan, atau menggerakkan alat presisi
Titik embun bertekanan	Kadar air yang tersisa setelah pengeringan	Ada risiko korosi, pembekuan, atau produk peka lembap
Kandungan minyak total	Aerosol, cairan, dan uap hidrokarbon	Udara kontak produk, atau proses peka terhadap minyak
Mikrobiologi	Jumlah mikroorganisme yang terbawa	Industri farmasi, makanan, minuman, dan kosmetik
Karbon monoksida	Gas beracun yang tak berbau	Udara dipakai untuk pernapasan atau ruang kerja tertutup
Karbon dioksida	Penanda kualitas udara masuk	Udara pernapasan dan proses yang peka keasaman
Bau dan rasa	Sifat organoleptik udara	Udara bersentuhan langsung dengan makanan dan minuman

Empat parameter pertama adalah inti dari hampir semua program uji udara bertekanan. Tiga sisanya menyusul bila udara dipakai untuk pernapasan atau bersentuhan dengan produk pangan.

Baca juga: Kadar air dalam gas — beda titik embun dan ppm, plus delapan dampaknya.

Kenapa Udara Bertekanan Perlu Diuji

Alasannya berbeda-beda menurut industri, dan memahami alasan yang berlaku di tempat Anda menentukan parameter mana yang perlu diminta.

Industri	Risiko utama bila udara tercemar
Farmasi	Kontaminasi produk steril dan temuan saat inspeksi mutu
Makanan dan minuman	Kontaminasi produk, penurunan masa simpan, keluhan pelanggan
Elektronik	Partikel merusak komponen dan menurunkan hasil produksi
Otomotif dan pengecatan	Minyak dan air merusak lapisan cat, pekerjaan harus diulang
Kimia dan petrokimia	Kontaminan mengganggu instrumen kendali dan katalis
Umum	Korosi jalur, katup macet, dan biaya perawatan meningkat

Pada industri yang produknya dikonsumsi manusia, uji udara bertekanan juga menjadi bagian dari bukti kepatuhan. Auditor jarang menanyakan apakah Anda punya pengering udara; yang ditanyakan adalah apakah Anda bisa membuktikan mutu udaranya.

Peralatan Pengolahan Udara dan Batas Kemampuannya

Setiap peralatan menangani satu jenis kontaminan dan hampir tidak berpengaruh pada yang lain. Memahami pembagian tugas ini membuat hasil uji udara bertekanan jauh lebih mudah ditafsirkan, karena angka yang menyimpang langsung menunjuk ke peralatan tertentu.

Peralatan	Menangani	Yang tidak ditangani
Pendingin setelah kompresor	Sebagian besar air yang mengembun karena suhu turun	Uap air yang masih terlarut, partikel, dan minyak
Pemisah air	Tetesan air bebas yang terbawa aliran	Uap air terlarut dan kontaminan padat halus
Pengering	Uap air terlarut sampai titik embun tertentu	Partikel dan minyak
Filter partikel	Padatan sesuai kehalusan medianya	Uap air dan uap minyak
Filter koalesen	Aerosol dan tetesan minyak	Uap minyak yang sudah berbentuk gas
Penyerap karbon	Uap minyak dan bau	Partikel dan air; kemampuannya habis dan harus diganti

Perhatikan baris terakhir. Penyerap karbon adalah satu-satunya peralatan yang benar-benar menangani uap minyak, dan kemampuannya habis tanpa memberi tanda. Tidak ada beda tekanan yang naik, tidak ada alarm. Satu-satunya cara mengetahuinya adalah menguji kandungan minyak pada keluarannya.

Urutan pemasangan ikut menentukan hasil

Filter yang dipasang sebelum pengering bekerja pada udara yang masih lembap sehingga medianya cepat jenuh. Sebaliknya, pengering yang menerima udara penuh minyak akan kehilangan kemampuan lebih cepat. Ketika hasil uji udara bertekanan menunjukkan mutu di bawah harapan padahal semua peralatan ada, urutan pemasangan layak diperiksa.

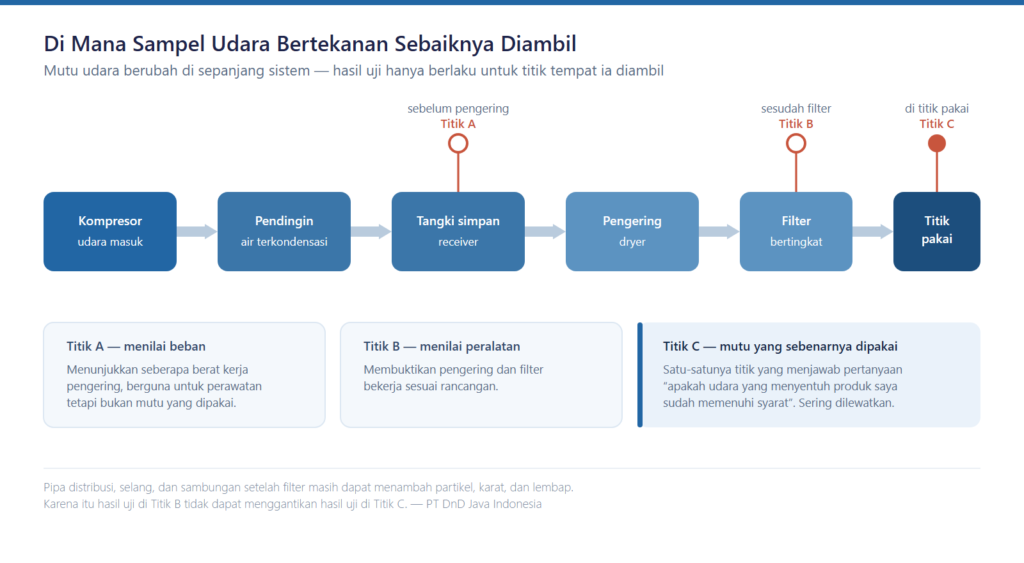

Di Mana Sampel Sebaiknya Diambil

Ini bagian yang paling menentukan kegunaan hasil. Mutu udara berubah di sepanjang sistem, sehingga hasil uji udara bertekanan hanya berlaku untuk titik tempat sampel itu diambil.

Kenapa titik pakai tidak bisa diwakili titik lain

Banyak fasilitas menguji tepat setelah filter, lalu menyimpulkan seluruh sistem bersih. Padahal antara filter dan nozzle masih ada pipa distribusi, selang, sambungan cepat, dan kadang regulator lokal. Semuanya dapat menambah partikel, melepaskan karat, atau menahan lembap.

Bila anggaran terbatas dan hanya boleh satu titik, pilih titik pakai yang paling kritis. Hasil dari sana menjawab pertanyaan yang sebenarnya, sedangkan hasil dari ruang kompresor hanya menjawab pertanyaan tentang peralatan.

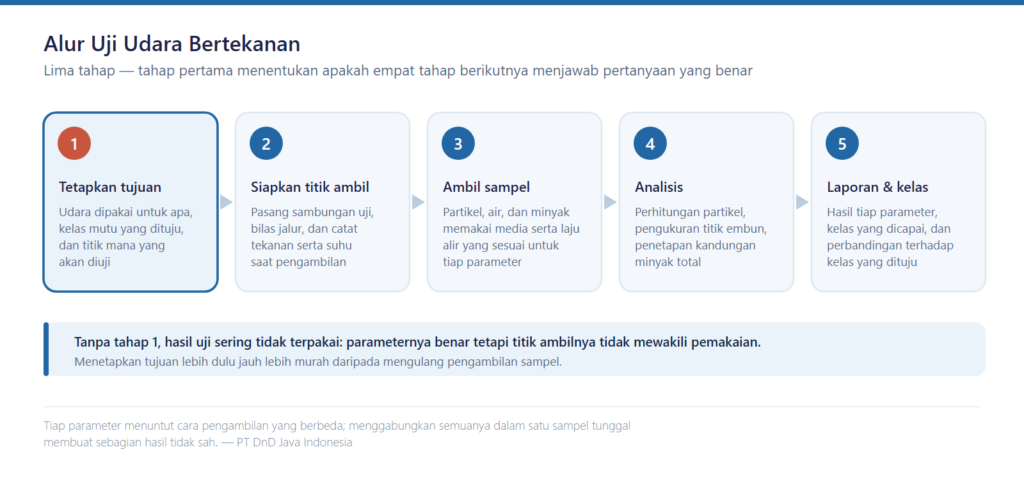

Prosedur Uji Udara Bertekanan

Prosedurnya mengikuti lima tahap yang sama untuk semua fasilitas, dan tahap pertama menentukan apakah empat tahap sisanya menjawab pertanyaan yang benar.

Tiap parameter menuntut cara pengambilan sendiri

Kesalahpahaman yang umum: mengira satu sampel dapat dipakai untuk semua parameter. Perhitungan partikel menuntut laju alir dan volume tertentu, penetapan minyak menuntut media penyerap khusus, mikrobiologi menuntut media steril dan penanganan cepat, sedangkan titik embun diukur langsung di jalur tanpa menampung sampel.

Menggabungkan semuanya ke dalam satu wadah tunggal membuat sebagian hasil tidak sah. Karena itu satu kunjungan uji udara bertekanan biasanya melibatkan beberapa peralatan sampling yang dipasang bergantian pada titik yang sama.

Menyiapkan Fasilitas Sebelum Tim Uji Datang

Sebagian besar kunjungan yang gagal atau harus diulang berakar pada persiapan, bukan pada pengujiannya. Lima hal berikut sebaiknya disiapkan sebelum jadwal uji udara bertekanan ditetapkan.

• Titik sambungan uji — sediakan katup atau sambungan cepat di titik yang akan diuji; memasangnya mendadak berarti sistem harus dihentikan.
• Skema sistem — gambar sederhana urutan kompresor, pengering, filter, dan jalur distribusi sudah sangat membantu.
• Kondisi operasi normal — jadwalkan saat produksi berjalan seperti biasa, bukan saat pabrik sepi.
• Riwayat perawatan — kapan filter dan adsorben terakhir diganti, karena ini menjelaskan banyak hasil.
• Kelas atau batas yang dituju — tanpa target pembanding, hasil hanya menjadi angka tanpa kesimpulan.

Bila kelas yang dituju belum ada, laboratorium dapat membantu menetapkannya berdasarkan pemakaian. Yang penting keputusan itu diambil sebelum pengambilan sampel, bukan sesudah hasil keluar, agar tidak ada kesan angka target disesuaikan dengan hasil.

Bagaimana Kontaminan Menumpuk di Jalur Distribusi

Jalur distribusi sering dianggap sekadar pipa penghantar, padahal ia berperan aktif terhadap mutu udara. Ada tiga mekanisme yang bekerja perlahan dan hampir tak terlihat.

Karat dari dalam pipa

Jalur baja yang pernah dilewati udara lembap akan berkarat dari dalam. Serpihan karat lepas sedikit demi sedikit dan terbawa aliran, sehingga hasil uji udara bertekanan di titik pakai menunjukkan partikel jauh lebih tinggi daripada tepat setelah filter.

Genangan di titik rendah

Air yang sempat mengembun mengumpul di bagian jalur yang lebih rendah. Ketika laju alir meningkat mendadak, genangan itu terangkat dan terbawa ke titik pakai dalam bentuk semburan. Gejalanya khas: hasil uji baik pada beban normal, tetapi produk bermasalah pada saat produksi puncak.

Endapan minyak yang menempel

Uap minyak yang lolos filter mengendap di dinding pipa selama bertahun-tahun. Endapan ini menjadi sumber kontaminasi tersendiri yang tidak hilang meski filter diganti baru, dan hanya bisa ditangani dengan pembersihan jalur atau penggantian bagian yang terdampak.

Kesalahan yang Sering Terjadi

• Mengambil sampel di ruang kompresor lalu menyimpulkan mutu di lini produksi.
• Tidak membilas jalur sampel sehingga endapan lama ikut terukur.
• Menguji saat sistem baru dinyalakan — kondisinya belum mewakili operasi normal.
• Melupakan tekanan dan suhu padahal keduanya menentukan arti nilai titik embun.
• Memakai selang sembarang yang justru menyumbang partikel dan hidrokarbon.
• Menguji hanya sekali lalu menganggap hasilnya berlaku selamanya, padahal beban kelembapan berubah sepanjang tahun.

Aturan praktisnya: bila hasil terasa terlalu bagus atau terlalu buruk dibanding pengalaman sehari-hari operator, periksa dulu cara pengambilannya sebelum menarik kesimpulan tentang sistemnya.

Seberapa Sering Pengujian Perlu Diulang

Frekuensi ditentukan risiko, bukan kebiasaan. Pola berikut umum dipakai dan perlu disesuaikan dengan kajian risiko di fasilitas masing-masing.

Keadaan	Pola yang umum
Udara kontak langsung dengan produk	Berkala mengikuti program mutu, dan setiap ada keluhan produk
Udara untuk instrumen dan kendali	Berkala, dengan pemantauan titik embun terpasang
Setelah penggantian pengering atau filter	Sebelum sistem dinyatakan siap dipakai kembali
Setelah perubahan jalur distribusi	Pada titik pakai yang terdampak
Musim dengan kelembapan tinggi	Pengujian tambahan karena beban air meningkat
Menjelang audit pelanggan	Verifikasi agar bukti mutu tersedia dan masih berlaku

Membaca Hasil dan Menerjemahkannya ke Kelas Mutu

Hasil uji udara bertekanan biasanya disajikan sebagai angka per parameter, lalu diterjemahkan menjadi kelas mutu. Penulisan kelas memakai tiga angka berurutan yang mewakili partikel, kadar air, dan minyak.

Membaca kelas jauh lebih ringkas daripada membaca tiga angka mentah, dan memudahkan menyatakan kebutuhan kepada pemasok peralatan. Namun kelas hanya bermakna bila ketiga angkanya disebut lengkap: menyebut satu angka saja tidak menjelaskan apa pun.

Yang perlu diingat, kelas menyatakan hasil pada titik dan waktu pengambilan. Sistem yang mencapai kelas tertentu hari ini tidak otomatis mempertahankannya enam bulan kemudian, terutama bila filter dan pengering tidak dirawat menurut jadwal.

Hubungan Mutu Udara dengan Biaya Operasi

Menaikkan mutu udara selalu berbiaya, tetapi membiarkannya rendah juga. Perbandingannya jarang seimbang.

• Pengeringan lebih dalam menaikkan konsumsi energi — sebagian pengering memakai udara olahan untuk regenerasi.
• Filter lebih rapat menaikkan beda tekanan — kompresor bekerja lebih berat bila filter tidak diganti tepat waktu.
• Produk gagal jauh lebih mahal — satu batch tercemar biasanya melampaui biaya pengujian bertahun-tahun.
• Perbaikan tak terjadwal menghentikan produksi — katup macet karena embun terjadi pada waktu yang tak bisa dipilih.

Karena itu keputusan yang paling masuk akal biasanya bukan menaikkan kelas mutu untuk seluruh pabrik, melainkan memetakan titik mana yang benar-benar menuntut mutu tinggi dan memastikan titik-titik itu terbukti memenuhinya.

Udara Bertekanan untuk Pernapasan: Aturan yang Berbeda

Bila udara bertekanan dipakai untuk alat bantu pernapasan — pada pekerjaan di ruang terbatas, pengecatan, atau penanganan bahan berbahaya — kerangka penilaiannya berubah. Yang dinilai bukan lagi mutu produk, melainkan keselamatan orang yang menghirupnya.

Karena itu uji udara bertekanan untuk pernapasan menambahkan parameter yang tidak diminta pada pemakaian biasa: kadar oksigen, karbon monoksida, karbon dioksida, dan bau. Karbon monoksida adalah yang paling kritis karena tidak berbau, tidak berwarna, dan gejala keracunannya menyerupai kelelahan biasa.

Dari mana karbon monoksida bisa muncul

Sumber tersering adalah letak saluran masuk kompresor yang terlalu dekat dengan gas buang kendaraan, generator, atau alat pembakaran. Sumber lain adalah kompresor yang terlalu panas sehingga pelumasnya terurai. Keduanya tidak akan terlihat pada pemeriksaan visual, dan hanya terbaca lewat pengujian.

Kenapa hasilnya tidak bisa dipinjam dari titik lain

Pada pemakaian pernapasan, sampel harus diambil dari titik tempat udara benar-benar dihirup, yaitu ujung selang atau keluaran panel suplai. Hasil uji udara bertekanan dari ruang kompresor tidak dapat dipakai, karena tidak mencerminkan apa yang terjadi setelah udara melewati jalur dan sambungan.

Pengujian untuk keperluan ini biasanya juga dilakukan lebih sering dan didokumentasikan lebih rapi, karena termasuk bukti pemenuhan kewajiban keselamatan kerja yang akan ditanyakan saat inspeksi.

Menyusun Program Uji Udara Bertekanan yang Berkelanjutan

Pengujian sekali jalan menjawab keadaan hari itu. Yang lebih berguna adalah program yang membuat mutu udara terpantau dari waktu ke waktu, dan program semacam ini tidak harus mahal.

Tetapkan titik tetap dan pertahankan

Menguji titik yang berpindah-pindah membuat hasil tidak bisa dibandingkan. Pilih dua sampai tiga titik yang mewakili, lalu gunakan titik yang sama pada setiap putaran uji udara bertekanan. Perubahan angka pada titik yang sama jauh lebih bermakna daripada angka bagus pada titik yang berganti.

Padukan pemantauan terpasang dengan pengujian berkala

Sensor titik embun yang terpasang di jalur memberi gambaran harian dengan biaya rendah, tetapi tidak menjawab partikel, minyak, maupun mikrobiologi. Pengujian laboratorium berkala melengkapinya sekaligus memeriksa apakah sensor terpasang masih layak dipercaya.

Kaitkan hasil dengan tindakan

Program baru berguna bila sudah disepakati apa yang terjadi ketika hasil melewati batas: siapa yang diberi tahu, peralatan mana yang diperiksa lebih dulu, dan pada kondisi apa pemakaian udara untuk proses kritis dihentikan sementara. Tanpa itu, laporan uji udara bertekanan berakhir sebagai arsip yang tidak mengubah apa pun.

Catat juga apa yang sedang berjalan saat pengujian

Beban produksi, cuaca, dan peralatan mana yang sedang beroperasi semuanya memengaruhi hasil. Dua putaran uji udara bertekanan pada titik yang sama bisa berbeda jauh hanya karena satu dilakukan pada musim kemarau dan satunya pada musim hujan, atau karena satu kompresor cadangan sedang menyala. Mencatat konteks ini pada setiap pengujian membuat perbandingan antarperiode menjadi adil, dan mencegah kesimpulan tergesa bahwa sistem memburuk padahal yang berubah adalah keadaan di sekitarnya.

Ringkasan Poin Penting

• Udara bertekanan memekatkan semua yang ada di udara sekitar, lalu menambahkan kontaminan dari sistemnya sendiri.
• Tiga kontaminan utamanya — partikel, air, minyak — berasal dari sumber berbeda dan ditangani peralatan berbeda.
• Empat parameter inti adalah partikel, titik embun, minyak total, dan mikrobiologi.
• Hasil uji udara bertekanan hanya berlaku untuk titik tempat sampel diambil.
• Tiap parameter menuntut cara pengambilan sendiri; satu wadah untuk semuanya membuat sebagian hasil tidak sah.
• Kelas mutu hanya bermakna bila ketiga angkanya disebut lengkap beserta titik dan waktu pengambilan.

Satu hal yang menyatukan seluruh bahasan di atas: mutu udara bertekanan bukan sifat tetap sebuah sistem, melainkan keadaan yang berubah mengikuti cuaca, beban produksi, dan umur media filter. Karena itu uji udara bertekanan paling berguna ketika dijalankan sebagai program berulang pada titik yang tetap, bukan sebagai pemeriksaan sekali jalan yang hasilnya disimpan lalu dilupakan. Nilai sesungguhnya ada pada perbandingan antarperiode, bukan pada satu lembar hasil terbaik.

Pertanyaan yang Sering Diajukan

Apakah kompresor bebas minyak membuat uji udara bertekanan tidak perlu?

Tetap perlu. Kompresor bebas minyak menghilangkan sumber pelumas, tetapi tidak menghilangkan uap hidrokarbon yang memang sudah ada di udara sekitar, juga tidak menghilangkan partikel, uap air, maupun mikroorganisme yang ikut termampatkan.

Berapa titik yang sebaiknya diuji?

Sedikitnya satu titik pakai yang paling kritis. Bila memungkinkan, tambahkan satu titik sesudah filter untuk memisahkan apakah masalah berasal dari peralatan pengolahan atau dari jalur distribusi setelahnya.

Berapa lama hasil pengujian keluar?

Parameter seperti titik embun terbaca langsung di lokasi, sedangkan partikel, minyak, dan mikrobiologi memerlukan analisis laboratorium. Uji mikrobiologi umumnya paling lama karena menunggu masa inkubasi, dan waktu pastinya dikonfirmasi saat lingkup disepakati.
